Un nuovo ponte in acciaio che sostituisce il vecchio attraversamento sul torrente a Darley Mill, uno storico mulino in fase di trasformazione in abitazioni vicino a Harrogate, nel North Yorkshire.

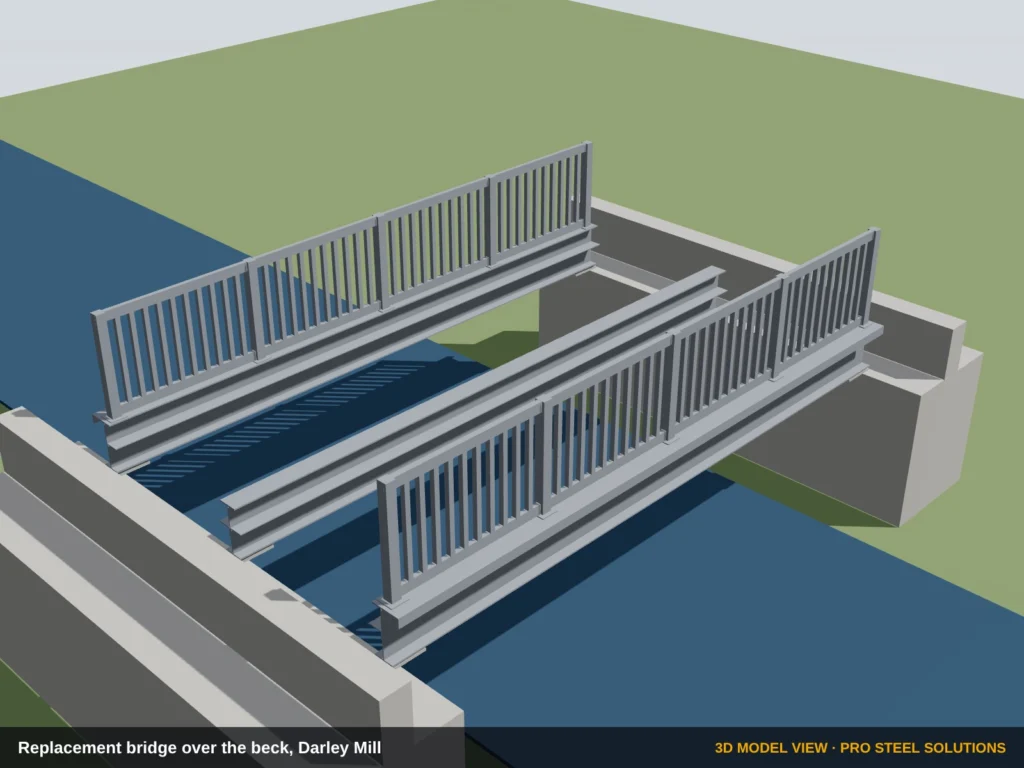

Abbiamo modellato il ponte in Tekla e inviato pianta, sezioni e vista 3D per l'approvazione. L'ingegnere strutturista ha approvato i disegni con una sola modifica: fori asolati nelle piastre di appoggio su una delle spalle, così che l'impalcato possa dilatarsi con la temperatura. Abbiamo aggiunto le asole ai disegni ed emesso il pacchetto completo per la produzione in officina.

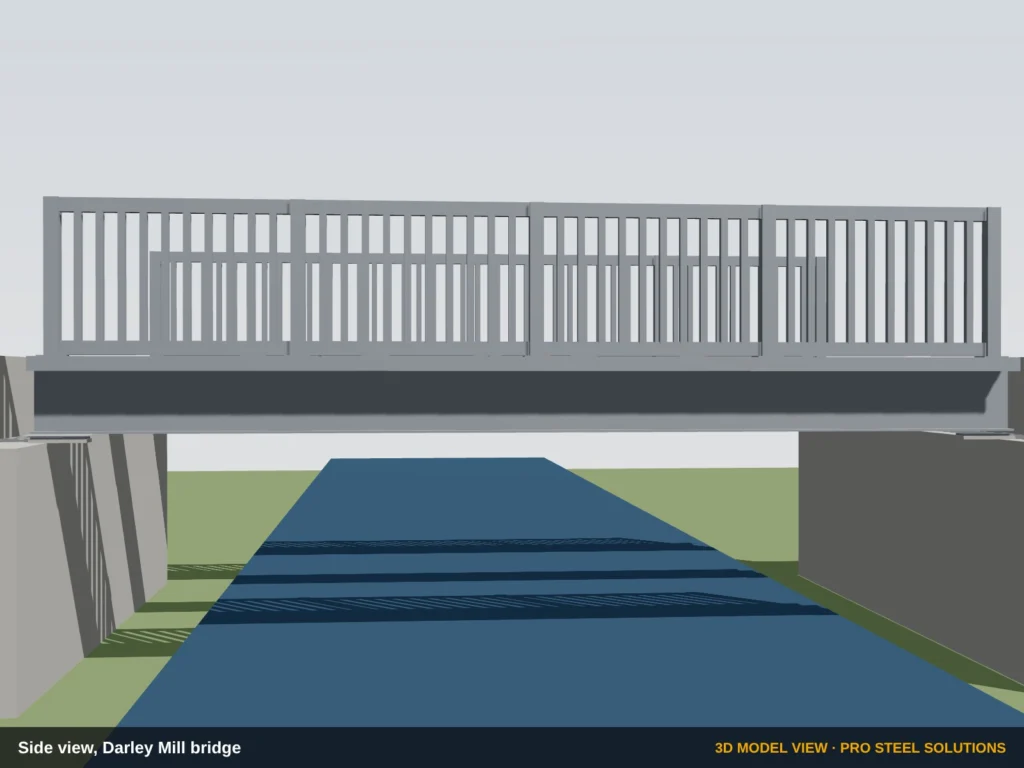

L'impalcato poggia su tre travi UB a interasse di 2 m, su piastre di appoggio fissate con ancoranti chimici. I montanti del parapetto sono imbullonati su piastre di base, con barre verticali ravvicinate tra i correnti. Tutto è in acciaio S355, zincato a caldo per durare all'aperto sopra l'acqua.
